viernes, 31 de enero de 2020

CABEZA DE CABALLO, NGC 2023, NGC 2024 Y IC 434


LA NEBULOSA CABEZA DE CABALLO



Nombre: Barnard 33 “ La nebulosa cabeza de caballo ”.
Lights:  51 fotografías ( RAW ) de 180 segundos cada una a ISO 1600.
Darks:  80    Bias:  80        Flats: 50        Temperatura:    +2 º  y  +4º.
Montura:  NEQ6 PRO II
Telescopio: SW 200/1000 + Lunático EZG-60 ( tubo de guiado ).
Cámara: Canon EOS 1300D sin modificar  +  Corrector de coma. ( no se ha utilizado ningún filtro ).
Cámara guiado:  QHY5 L-II-C.
Programa de guiado: PHD 2 Guiding.
Error RMS:   1.2 segundos de arco
Programa de apilado y procesado: PixInsight.
Luna: Semana de Luna nueva.
Seeing:  El cielo estaba despejado, aparentemente Bueno y sin viento.






SOBRE LA SESIÓN DE ASTROFOTOGRAFÍA:

            Todo astrónomo amateur sueña con poder ver con sus propios ojo  ésta espectacular nebulosa pero desgraciadamente en visual es casi imposible. Hay que tener un telescopio con una abertura considerable, unos cielos impecables limpios de contaminación lumínica y aún así tengo mis dudas.

Desde mi ciudad, Lleida, es imposible ver nada. Incluso la nebulosa de la flama, que en el monte si se puede ver, desde mi observatorio no logro distinguirla ni tan siquiera utilizando la visión lateral. Cuando coloco la réflex al telescopio y realizo una captura de 60 segundos la cosa ya empieza a mejorar. A pesar de la contaminación lumínica, con tomas de 1 minuto de exposición ya se empieza a intuir la nebulosa NGC aunque desgraciadamente de la cabeza de caballo ni rastro.

Teniendo en cuenta lo explicado anteriormente y sumándole el inconveniente que mi cámara réflex no esta refrigerada ni modificada para astrofotografía, decidí probar suerte y dedicarle una sesión de astrofotografía a dicha nebulosa desde mi observatorio, la terraza de mi casa. Como ya he dicho anteriormente, el tiempo de exposición de mis lights son de 180 segundos. Si alargo mas el tiempo me da la sensación que los lights salen quemados debido a la contaminación lumínica de la ciudad.

La sesión fotográfica la realicé en el mes de Enero durante la semana de luna nueva y duró dos días.

PRIMER DÍA.

            Saqué todo el equipo a la azotea de casa y coloqué la montura en estación tal como indico en los pasos 2, 3 y 4 del blog.  Una vez puesta en estación y tras comprobar que 4 o 5 objetos de la bóveda celeste quedaban perfectamente centrados en el ocular, coloqué la réflex al telescopio y apunté hacia el objetivo de esa noche, la estrella Alnitak. En esta estrella del cinturón de Orión es donde se encuentran la nebulosa de la flama y la cabeza de caballo.

Con la estrella en el centro de la pantalla, enfoqué la cámara y la fui girando hasta dejarla en la posición adecuada. Después cogí el mando Synscan y desplacé la estrella Alnitak hacia la izquierda del monitor. Comprobé con un par de fotografías que el encuadre era el deseado, que la estrella continuaba estando bien enfocada y finalmente calibré con el programa PHD2 la estrella guía. Hice una captura de prueba de 150 segundos y comprobé que efectivamente en la imagen aparecía la nebulosa de la flama y se empezaba a intuir, muy muy  tenuemente ( casi inapreciable ), la forma de la famosa cabeza de caballo.

El primer light lo capturé a las 00:49 ( temperatura ambiental +2º C )  y el último a las 02:45 obteniendo un total de 32 lights. No pude hacer más capturas porque el objeto desapareció al quedar oculto por la pared de la casa vecina.  Tras colocar la caja de flats ( construcción de una caja de flats ) al telescopio y capturar 32 imágenes recogí todo el equipo y di por finalizada la sesión.

SEGUNDO DÍA.

Al día siguiente por la noche volví a sacar la montura y el telescopio a la terraza y volví a realizar la puesta en estación de la misma. Tomando como modelo la última fotografía volví a encuadrar la cámara hasta dejarla con el mismo encuadre que las fotografías anteriores ( me llevo unos 10 minutos +/-volver a conseguirlo ).

La temperatura ambiental era un tanto más elevada que la noche anterior así que me esperé hasta que bajó unos grados. En definitiva, la primera captura de éste segundo día la realicé a las 01:42 ( temperatura ambiental +4º C )  y la última a las 02: 40 obteniendo un total de 18 lights.

Como en la noche anterior A las 02:45 el objeto desapareció del campo de visión de la terraza, y como la noche anterior, volví a realizar la captura de los flats y di por finalizada la sesión recogiendo todo el equipo de la terraza.

Los Darks los obtuve la noche siguiente empezando las capturas cuando la temperatura ambiental era de +3º C. Las Bias las aproveché de otra sesión anterior.

En total realicé 51 lights ( 2h 30minutos de exposición ), 51 Flats, 80 Darks y 80 Bias.

PROCESADO DE LA IMAGEN:

Una vez obtenida la Master Light con el apilado, estiré la imagen con la función STF y…. wow!!!  En la fotografía aparecía, mucho mejor de lo que esperaba, la espectacular nebulosa cabeza de caballo.  Después de recortar un poco la imagen y aplicarle el DBE, neutralicé el fondo, alineé los canales RGB, apliqué una Deconvolución y terminé la primera fase del procesado estirando la imagen con el Histograma.

Con la Master Light ya estirada le fui aplicando distintas funciones y máscaras de luminancia con la finalidad de sacar el detalle y el color a la imagen. Para ello utilicé las curvas, Exponential Transformation, HDR, Local Histogram, Reducción de las estrellas con Morphological transform y una reducción de ruido general con GreyStoration.

A continuación muestro la evolución de la fotografía hasta dejarla tal y como la he publicado.

LIGHT DE 180 SEGUNDOS



MASTER LIGHT ESTIRADA CON LA FUNCIÓN STF CON EL RGB ACTIVO.
( con el RGB activo la imagen se muestra con el tono anaranjado )



MASTER LIGHT ESTIRADA CON LA FUNCIÓN STF CON EL RGB INACTIVO.
(  con el RGB inactivo la imagen se muestra sin el tono anaranjado )



MASTERLIGHT CON EL DBE APLICADO.



IMAGEN CON LOS CANALES RGB ALINEADOS.




IMAGEN ESTIRADA CON EL HISTOGRAMA.



APLICANDO CURVAS.

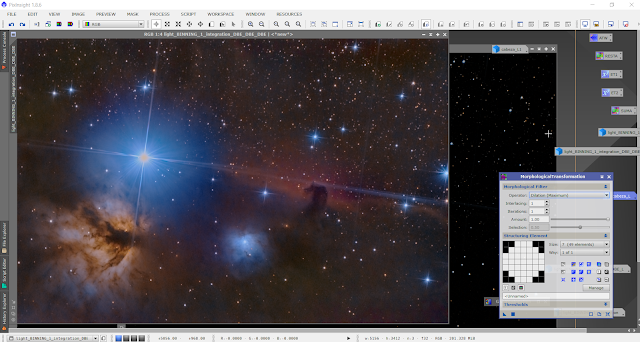

REDUCCIÓN DE LAS ESTRELLAS.



OBJETOS QUE APARECEN EN LA IMAGEN:

NEBULOSA CABEZA DE CABALLO:

            La nebulosa cabeza de caballo o también conocida como Barnard 33 es uno de los objetos más famosos de la bóveda celeste. Se trata de una nube de gas fría y oscura ubicada en la constelación de Orión. justo al lado de Alnitak, una de las 3 estrellas que forman el famoso cinturón.  Dicha nebulosa se encuentra a una distancia de 1500 años luz de la tierra y tiene una anchura de 3.5 años luz y una altura de 5 años luz.  El azar ha hecho que esta espectacular nube molecular de polvo estelar halla adquirido con el paso del tiempo esta curiosa forma de cabeza de caballo, visible gracias al contraste de la rojiza nebulosa de emisión que hay justo por detrás.

IC 434:

            Es la nebulosa de emisión de color rojizo que hay detrás de la famosa cabeza de caballo.  Su gran nebulosidad tiene una extensión alargada que va de norte a sur recibiendo su radiación ionizante de un sistema estelar séxtuple llamado Sigma Orionis; siendo su componente dominante una estrella triple Sigma Orionis Aa, Ab y B.


NGC 2024:

            La nebulosa de la flama o NGC 2024 es una nebulosa de emisión la cual brilla simulando estar en llamas. Los átomos de hidrógeno de la nebulosa son constantemente ionizados por la luz de las estrellas cercanas( mayormente de Alnitak ) cuya intensa radiación ultravioleta les hace perder sus electrones. Gran parte de la luminosidad de la nebulosa se produce cuando esos electrones se recombinan con el hidrógeno ionizado, dando lugar a su peculiar emisión de luz.


NGC 2023:

            Se trata de una nebulosa de reflexión con un diámetro de 4 años luz y  situada entre los objetos NGC 2024 y B33. Tiene una magnitud aparente de 7,8 siendo una de las nebulosas más brillantes de la bóveda celeste. Su luminosidad se debe a la luz de una estrella de tipo B que hay ubicada en su centro catalogada como HD 37909. La estrella no tiene la suficiente fuerza para ionizar los átomos de hidrógeno y hacer que la nebulosa brille por sí misma. Pero tiene la suficiente potencia para iluminar toda esa cantidad de gas molecular haciéndola visible como nebulosa de reflexión.


ALNITAK:


      Alnitak es una de las tres estrellas que forman el famoso cinturón de la constelación de Orión. En realidad Alnitak no es una sola estrella, sino que se trata de un sistema triple cuyas componentes son; Alnitak Aa, Alnitak Ab ( binarias entre sí ) y Alnitak B. La estrella principal y más brillante es Alnitak Aa y las otras dos son mucho más pequeñas y de magnitud mucho más débil que la principal. Están tan juntas entre sí que la gran luminosidad de Alnitak Aa las absorbe e imposibilita el poder resolverlas con telescopios de aficionados como el mío. A partir de 16", hay gente que asegura las ha podido observar. A fecha de hoy yo todavía no lo he comprobado, entre otras cosas porque no dispongo de un telescopio con una apertura tan grande.

En la imagen aparece justo al lado de Alnitak una estrellita pequeña que da la sensación como si fuera una de las otras dos componentes que forman el sistema triple, aunque en realidad no tiene nada que ver con el grupo. Según la información que he podido encontrar por internet, se trata de la estrella designada como: TYC 4771-207-1.


 OTRAS ESTRELLAS QUE APARECEN EN LA IMAGEN:

HD 37564  /  HD 37633  /  HD 37641  /  HD 37661  /  HD 37662  /  HD 37686  /  HD 37699  /  HD 37744  /  HD 37805  /  HD 37806  /  HD 37903  /  HD 37927.
TYC 4771-543-1  /  TYC 4771-1113-1  /  TYC 4771-1207-1  /  TYC 4774-1154-1


“Toda la información referente a los objetos que aparecen en la imagen la he obtenido de internet, concretamente de  “ Wikipedia ” y  el nombre de las estrellas de la web: http://news.sky-map.org/?img_source=IMG_904529:all&ra=5.698013&de=-2.79858&zoom=7&show_box=1&box_ra=5.698013&box_de=-2.79858&box_width=50&box_height=50



CONCLUIÓN:

            Llego al final de la publicación muy contento y satisfecho con esta  sesión de astrofotografía porque a pesar de estar en una zona urbana con bastante contaminación lumínica, sin tener la cámara refrigerada ni modificada para astrofotografía de cielo profundo y sin utilizar ningún tipo de filtro, he conseguido fotografiar la famosa nebulosa Barnard 33 o también conocida como “ cabeza de caballo ”. Se localiza justo al lado de Altinak, una de las tres estrellas que forman el cinturón de Orión.

            En la imagen también aparecen otros objetos de cielo profundo como son: La espectacular nebulosa de la flama NGC 2024, la azulada nebulosa NGC 2023 y, aunque menos definida y contrastada, la rojiza nebulosa de emisión IC 434.

            La verdad es que no esperaba poder fotografiar esta nebulosa desde mi ciudad y mucho menos con los medios utilizados. En los lights de 180 segundos a duras penas se aprecia la nebulosa de la flama;  de la cabeza de caballo ni rastro. Solo si nos fijamos detenidamente en la imagen podemos llegar a intuir la casi invisible silueta de la cabeza de caballo.

            Hay infinidad de fotografías espectaculares de esta nebulosa,  mucho mejores y más bien definidas que la mía,  pero prácticamente todas ellas están realizadas desde zonas rurales, con cámaras adaptadas y filtros específicos que ayudan a resaltar, todavía más, dicha nebulosa.

            Este hobby no deja de sorprenderme.

         Para terminar, y después de ver los resultados obtenidos con esta sesión, continuo pensando que con una sencilla réflex sin modificar y un tiempo de exposición adecuado es posible hacer astrofotografía de cielo produndo obteniendo unos resultados realmente sorprendentes. Aunque no sea la mejor manera de capturar este objeto, solo por el hecho de poder fotografiar “ la cabeza de caballo ” con tus propios medios, ya merece la pena todas las horas de sueño perdidas y el gran tiempo empleado para su procesado.

            Muchas gracias por visitar mi blog.

            Saludos y …….


                        ¡¡¡¡ BUENOS CIELOS !!!!
