PONER EN ESTACIÓN LA NEQ6 PRO

PONER EN ESTACIÓN LA NEQ6 PRO

SEGUNDO PASO:

Una vez ya tenemos calibrado el buscador de la polar con el eje de Ascensión Recta, pasamos al siguiente paso que consiste en marcar en la montura la posición de aparcado o parada. Esta posición es muy importante porque es la posición en que permanecerá la montura cuando esté en reposo. De ahí el nombre de posición de aparcado. Cuando queramos empezar una sesión de astronomía partiremos siempre de ésta posición y luego haremos la puesta en estación. Cuando terminemos la sesión de astronomía  volveremos a dejar la montura aparcada o estacionada en ésta misma posición.

¿Como marcar la posición de aparcado  en la montura?.

Nivelamos el trípode y le acoplamos la monturas apretándola bien fuerte.

          Empezamos con el eje de Ascensión Recta.

        Extendemos la barra de contrapesos, la fijamos con su freno y soltamos el freno de Ascensión Recta. Luego giramos el eje de AR 90º a la izquierda quedando la barra de contrapesos paralela al suelo hacia la derecha. Ponemos el nivel encima de la barra de contrapesos y nivelamos la barra. Cuando la barra esté nivelada apretamos el freno de AR.

        Ahora aflojamos los tornillos del círculo de coordenadas y lo giramos hasta que el 0 coincida con la marca de la montura,  apretamos nuevamente  los tornillos del círculo.

      Soltamos el freno de AR y giramos el eje  (comprobando que el círculo de coordenadas también se mueve con el eje)   hasta que el 6 del círculo coincida con la marca de la montura y apretamos el freno. En ése punto es donde le hacemos la marca a la montura con un rotulador permanente.

      Ahora ya tenemos marcada con rotulador la posición de estacionamiento o aparcado para el eje de Ascensión Recta.

Ahora marcaremos el eje de Declinación.

        Ponemos el nivel donde colocamos el tubo óptico y lo sujetamos apretando un poco los tornillos. Soltamos el freno de Declinación y giramos el eje hasta  que quede perfectamente nivelado. Una vez nivelado volvemos a apretar el freno.

      Ahora aflojamos los tornillos del círculo de coordenadas y lo giramos hasta que el 0 coincida con la marca de la montura,  apretamos nuevamente  los tornillos del círculo.

      Soltamos el freno de DEC y giramos el eje  (comprobando que el círculo de coordenadas también se mueve con el eje)   hasta que el 6 del círculo coincida con la marca de la montura y apretamos el freno. En ése punto es donde le hacemos una marca a la montura con un rotulador permanente.

      Ahora ya tenemos marcada con rotulador la posición de estacionamiento o aparcado para el eje de Declinación.

        Ya tenemos marcada la posición de  aparcado de la montura para siempre. A partir de aquí ya podemos empezar con la puesta en estación.

Puesta en estación de la montura.

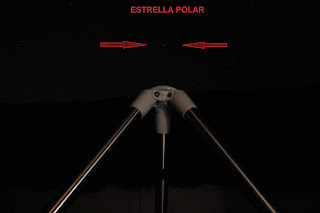

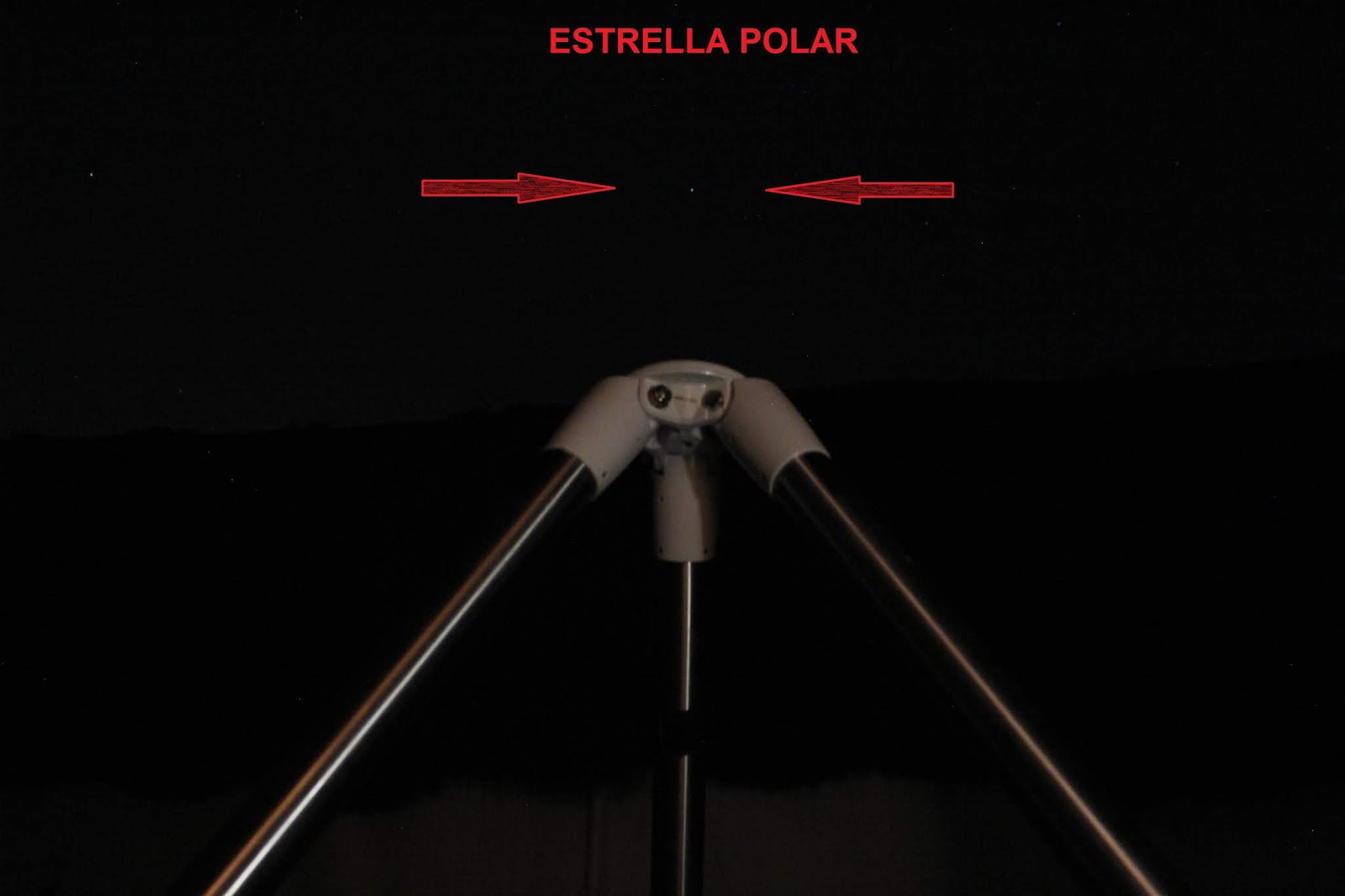

         Ponemos el trípode con la pata que tiene el tetón negro enfocando hacia el norte. Para ello utilizamos una brújula o nos esperamos a que caiga la noche para visualizar donde está la estrella polar y así orientarlo con mucha precisión.

         Una vez el trípode ya está orientado lo nivelamos con un nivel y le colocamos la montura apretándola fuertemente.  Ya colocada la montura al trípode, sacamos la barra de contrapesos y la fijamos con su freno. Luego giramos el eje de Declinación 90º hacia la derecha y destapamos la tapa que hay delante del eje de AR para que podamos ver con el buscador.

      Vamos levantando el eje de Ascensión Recta con los tornillos de Altitud hasta llegar a las coordenadas de nuestra posición geográfica. En mi caso, como es la ciudad de Lleida,  subo el eje hasta los 42º.

        Miro por el buscador y ya puedo ver la estrella polar pero ésta se encuentra casi al borde del campo de visión del buscador.

        Con mucho cuidado cojo con las manos las dos patas posteriores del trípode y las muevo levemente hacia un lado  ( 0.5 cm aprox.  )  de esta forma centro “ a lo bruto “un poco más   la estrella polar en el campo de visión del buscador.

        Ahora ya sí tengo la montura perfectamente orientada al norte y acabo de centrar la estrella polar en el círculo horario del buscador ayudándome de los tornillos  de altitud y acimut.

Como el suelo es el de la terraza la montura continua nivelada aunque se haya movido ½ centímetro a un lado.  Si lo hubiéramos hecho al campo tendríamos que volver a nivelar la montura.

        Una vez centrada la estrella con los tornillos de acimut y altitud coloco la montura en posición de aparcado. Es decir pongo ambos ejes en sus marcas de rotulador correspondientes.

       Ya tengo la montura nivelada y con la estrella polar posicionada en medio del buscador de la polar, Como mi lugar de observación es la terraza, me hago unas marcas con rotulador permanente en el suelo.

         De esta forma la  próxima vez ya sabré donde situar exactamente el trípode para orientarlo perfectamente a la polar.

El siguiente paso será el equilibrado del telescopio.

       Una vez situada la polar en el centro  del buscador, ponemos la montura en la posición de aparcado. En ésta posición le ponemos todos los accesorios que utilizaremos para la sesión de astronomía. ( en mi caso el tubo de guiado, que también utilizo como buscador, la cámara QHY5 dentro del tubo de guiado  y la cámara réflex con el corrector de coma ).  Una vez la montura esta completamente cargada con todo lo necesario empezamos a hacer el equilibrado.

Primero equilibraremos el eje de Declinación.



          Partimos de la posición de aparcado y soltamos el freno del eje de Declinación. Giramos el eje unos 90º hasta que el tubo quede en horizontal, es decir paralelo al suelo.

           Entonces observamos hacia donde se inclina más si a la derecha o a la izquierda. Luego volvemos a la posición de aparcado y frenamos el eje.  Aflojamos los tornillos de la cola de milano y movemos el tubo hacia arriba o hacia abajo dependiendo de donde cabeceaba el tubo. Luego volvemos a fijar el tubo con los tornillos y volvemos a soltar el freno del eje poniéndolo otra vez en horizontal y miramos si ahora ya no se inclina y se queda equilibrado.

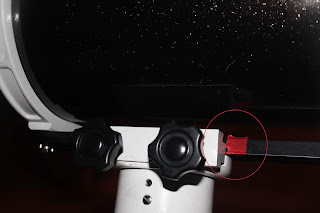

         Cuando ya lo tenemos equilibrado le pongo una marca con cinta aislante en la cola de milano la cual me servirá en las próximas sesiones ( poniendo los mismos accesorios)  para saber donde está el punto de equilibrio del tubo en el eje de Declinación. Una vez equilibrado el tubo con el eje de declinación volvemos a poner el eje en su posición de aparcado.

Segundo equilibraremos el eje de Ascensión Recta.

         Partiendo de la posición de aparcado soltamos el freno del eje de Ascensión Recta y rotamos el eje con el tubo hacia un lado unos 90º.

       La barra de contrapeso queda en horizontal al suelo y vamos desplazando los pesos por la barra hasta lograr que el tubo y los pesos queden equilibrados. Es decir que no pese más un lado que otro. Cuando ya lo tenemos equilibrarlo apretamos bien los pesos y marcamos la barra de contrapeso con un rotulador permanente.

       De esta manera ya tenemos marcados los puntos donde irán las pesas para la próxima sesión. ( Siempre y cuando utilicemos el mismo equipo sin añadirle más peso).

          Luego volvemos a rota el eje hasta dejarlo en la posición de aparcado.

      Ahora ya tenemos el equipo perfectamente equilibrado y preparado para nuestra sesión de astrofotografía.

            "Yo suelo dejar el eje de AR  levemente más contrapesado hacia el este porque cuando fotografío objetos del zenit el guidado me suele  funcionar mejor así."

El siguiente paso es colimar el tubo newton.

Colimación del telescopio

        Los telescopios newtonianos  van muy bien para cielo profundo porque captan mucha luz pero tienen un inconveniente;  los 2 espejos que tienen a menudo se mueven y eso hace que no estén perfectamente alineados entre sí afectando negativamente a las fotografías astronómicas. Por eso es importante que antes de cada sesión de astrofotografía comprobemos que están perfectamente colimados.  La colimación la hago con un colimador láser y el proceso es muy rápido y sencillo.   Primero se colima el espejo secundario ( el de delante del tubo ) y después se colima el espejo primario    ( el del fondo del tubo ).

Empezamos:



          Soltamos el freno y giramos el eje de declinación 90º  dejando el tubo paralelo al suelo y volvemos a apretar el freno.

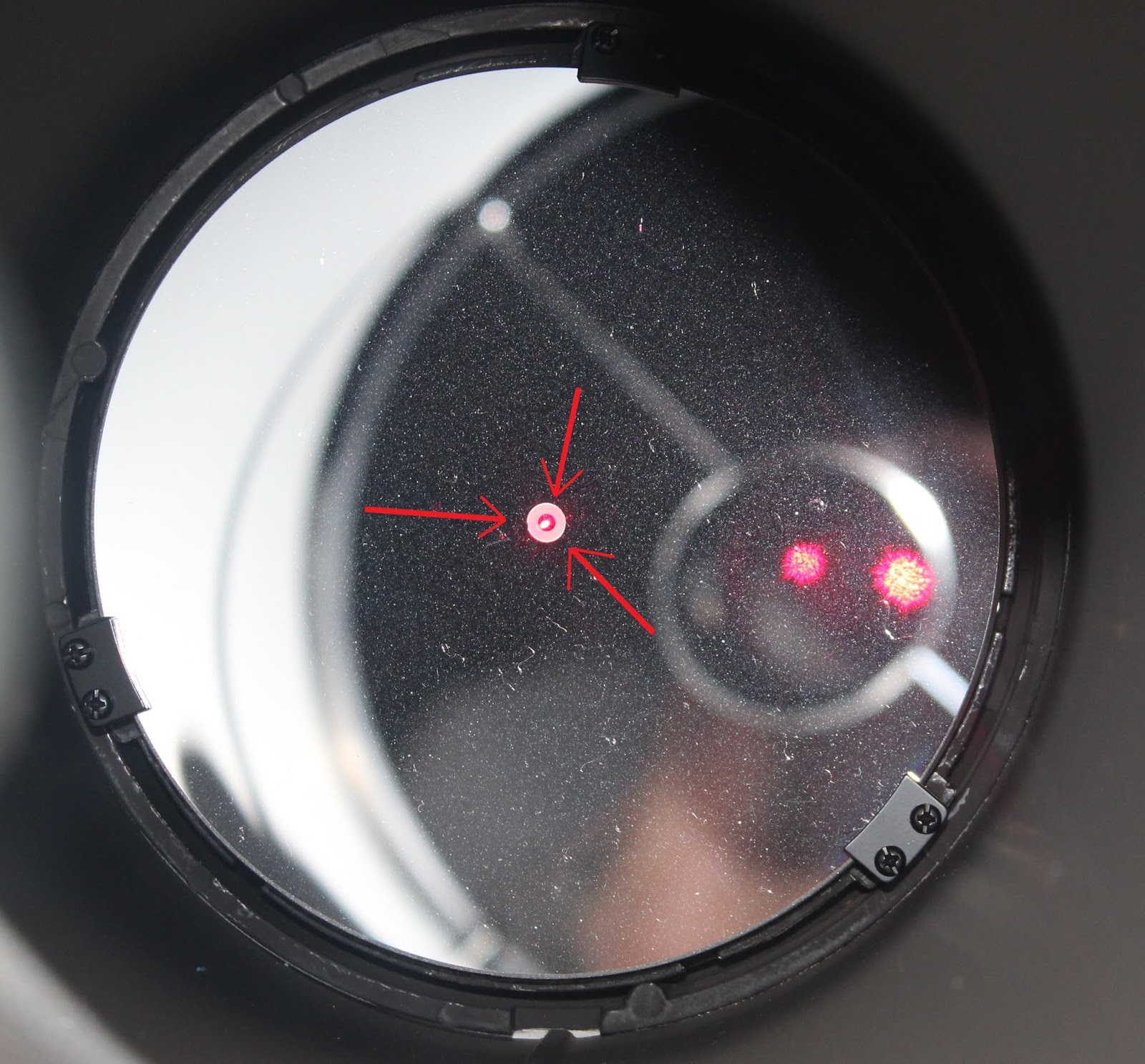

        Ahora introducimos en el porta ocular el colimador láser dejando la parte de la diana mirando hacia la parte posterior del telescopio. Miramos dentro del tubo y observamos que el puntero láser no coincide con el circulito central del espejo primario.

     Movemos el espejo secundario con una llave allen y de esta forma vamos desplazando el puntero láser hasta situarlo  dentro del circulito del cristal primario. ( el cristal del fondo del tubo ).

       Una vez colimado el espejo secundario vamos a por el primario. Para ello nos situamos en la parte posterior del tubo y miramos el colimador láser que tenemos dentro del porta ocular. Observamos que en la diana del puntero láser no coincide el puntero.

         Ahora hay que ir moviendo el cristal  primario ( el posterior ) con los tornillos que lleva y  hacer que el puntero coincida dentro de la diana del colimador. Aflojamos los tornillos de fijación y luego movemos los tornillos que mueven el cristal  haciendo que el puntero vaya acercándose hasta que  coincida con el centro de la diana del colimador láser.

      Una vez ya tenemos el puntero láser en el centro de la diana del colimador volvemos a apretar ( sin pasarse para no mover el espejo de su posición ) los tornillos de fijación del cristal.

     Ahora ya tenemos los dos cristales perfectamente colimados y preparados para hacer astrofotografía.

       Volvemos a poner el eje de Declinación en posición de aparcado.

       Llegamos al final de la publicación espero que os haya gustado y que sirva de guía a algún principiante que no sepa muy bien cómo empezar a hacer la puesta en estación de su montura.

       En la próxima publicación veremos el TERCER PASO  que consiste en posicionar la estrella polar en su zona horaria exacta, alinear la montura con 3 estrellas y conseguir una alineación con la estrella polar muy precisa con el sistema “polar align “ del Synscan de la NEQ6.

       Saludos y ……     BUENOS CIELOS !!!!!!.
